The physical structure of InnoDB index pages
InnoDB:一切皆索引
深入讨论物理结构之前,需要明白一件事:InnoDB中一切都是索引
- 每一个表都有一个主键;如果CREATE TABLE没有指定主键,第一个非空(NOT NULL)的唯一键将被作为主键,如果没有非空的唯一键,InnoDB会自动分配一个48位(6个字节)的隐藏主键(ROW ID)。由于隐藏主键对用户不见,仍会占用表空间,建议在建表时明确指定主键。
- 表数据(主键以外的列)存储在主键索引结构中(clustered index)。聚集索引按照主键列构建索引树,行数据(包括一些用于MVCC的额外数据)存在索引页上。
- 二级索引存放在单独的索引结构中,按照键值构建索引树,但是在索引页中存放了主键的信息。
所以,讨论InnoDB表的索引时,指的就是表数据和索引,数据即索引,索引即数据。
索引数据页结构
- FIL header, trailer
一般数据页都会包含的内容。索引页有不同的地方,在页头中的前后页指针分别指向索引树中同级的前后节点,这样在索引中每一级上就形成了双向链表。下文会详细讨论 - FSEG header
索引的root节点中FSEG header存放指向索引文件段的指针,其他的索引页未使用并用0填 - INDEX header
索引页以及记录管理信息。下文讨论。 - System record
每个数据页中都包含2个系统记录:infimum和supremum。由于存放在固定的位置,这2个信息可以直接通过偏移字节数来找到。 - User record
实际数据,每个记录包含一个可变长记录头和实际的列数据。记录头中包含指向下一个数据记录的偏移量,数据记录形成单链表。 - Page directory
数据页目录从数据页尾的起始位置开始。存放一些指向数据页内数据记录的位置信息(每4到8个记录)。

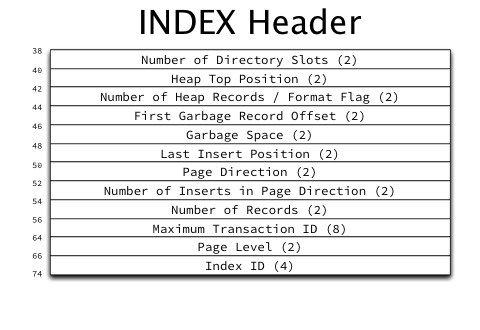

INDEX header
- Index ID: 数据页所属的索引ID
- Format Flag: 页内记录格式,以高位(0x8000)存放在 Number of Heap Record列。可选值:COMPACT 和 REDUNDANT。
- Maximun Transaction ID:数据页中对记录更改的最大事务ID
- Number of Heap Records:数据页中的记录总数,包含infimum和supremum2个系统记录以及垃圾数据。
- Heap Top Position:当前已使用空间末尾的偏移量。在heap top到数据页目录之前为可用空间。
- First Garbage Record Offset: 指向第一个垃圾记录的指针。脏记录指针通过在记录头中指向下一个记录的next pointer 形成单链表
- Garbage Space:垃圾记录列表的字节总数
- Last Insert Position: 上次插入记录的字节偏移量
- Page Direction:页方向可选值:LEFT,RIGHT 和 NO_DIRECTION. 这个值可以标识数据正在进行顺序插入还是随机插入。对于每一次插入,获取上一次插入的记录和它的位置,通过比较上一次插入记录的key和当前插入的记录key来决定插入的方向。
- Number of Inserts in Page Direction:一旦页方向被设置,后续的未改变页方向的插入操作将增加这个计数
- Page Level:索引中页的级别数(深度)。页节点级别值为0,从页节点往上增加。例如一个深度为3的B+tree,root节点的级别为2,中间非叶节点级别为1,叶节点为0.
Record format
COMPACT 记录格式是Barracuda表的新格式, REDUNDANT格式则是Antelope表的原始格式之一。COMPACT 主要目的是消除每一个记录都存放的多余信息,这些信息可以从数据字典中获得。例如列的数量,那些列允许为NULL,以及那些列是可变长的。
Record pointer
记录指针使用多个不同的地方:
- INDEX header中最后插入位置
- 页目录中的值
- 系统记录和用户记录中的指向下一个记录的指针
所有的记录包含一个记录和时间的记录数据。记录指针指向实际数据的第一字节,也就是在记录头和数据之间,这样使得可以通过记录索引往回读取记录头信息,也可以往下继续读取数据信息。
由于系统记录和用户记录中后指针可以通过记录指针回读获得,这样可以高效地读取页内所有的记录而不需要去解析变长字段。
System records

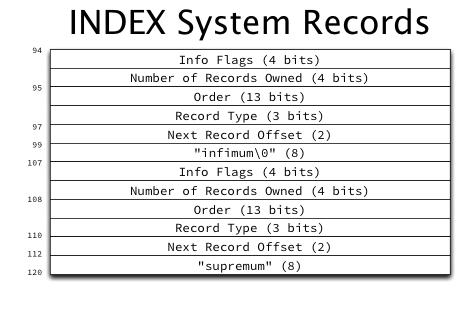

每一个索引页包含2条系统记录:infimum和supremum,分别存放在固定偏移位置: 99和112。系统记录结构:
- infimum record 包含一个数据页中最小的键值。他的后指针指向用户记录中最小键值。 它提供了对用户记录遍历的固定入口。
- supremum record 包含一个数据页中最大的键值,他的后指针总是为0,也就是指向无效的地址,用户记录中包含最大键值的记录中的后索引指向supremum record
User record
用户记录按照他们插入的顺序保存在数据页中,包括复用已删除的记录空间,并且通过每一个记录头中的后索引来形成键值递增的单链表。单链表以infimum开始,递增链接所有的用户数据,以supremum结尾。通过这个单链表,升序遍历数据页中的所有数据变得非常容易。
再通过INDEX header中的后索引,就可以形成数据页之间的单链表,这样对整个索引树的升序遍历也会变成非常容易,也就是数据表的升序遍历:
- 从索引中包含最小键值的数据页开始
- 读取infimum,接着是后索引
- 如果读取到supremum,跳转第五步,否则继续读取记录
- 根据后索引跳转第三步
- 如果后索引指向NULL,否则跳转第二步,进行下一个数据页
由于结构是单链表,逆序的遍历比升序遍历要复杂一些。
The page directory
页目录从FIL trailer向上存放,对每4-8个记录保存一个制证在页目录中,另加对infimum和supremum的指针。该指针为16位的变长数组,其中为数据记录的偏移量。
Free space
在用户记录和页目录之间为可用空间。如果用户记录块和页目录块直接没有空闲空间(通过重组数据页,删除垃圾数据之后),则数据页被占满。
